Asymmetrische Variable Geschwindigkeit Riemen Antrieb - 0.25-30 KW (Mit Automatic Torque Erfassungsgerät) (Austausch zu BECKER / BERGES)

Adjustable Center Variable Speed Pulley Drives

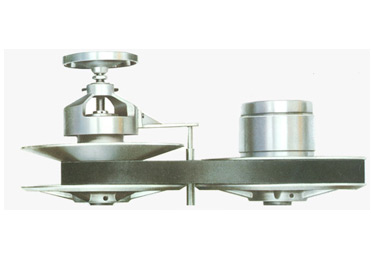

Asymmetrischer Antrieb eignet sich für 0.25 bis 30 Kw Motor Bewertungen. Die stufenlose Ausgang Geschwindigkeitsbereich bei 1440 RPM Motor ist von 425 bis 4500 RPM.Dieses Antrieb besteht aus dem AntriebR Riemenscheibe (Montiert auf Motorwelle), AntriebN Riemenscheibe (Montiert auf Getriebe Box / Maschine Shaft) und einRiemen. AntriebR Riemenscheibe ist mechanisch mittels Schraubenspindel eingestellt, um die Geschwindigkeit Variation zu erreichen und die AbtriebN Riemenscheibe lässt automatisch angepasst.

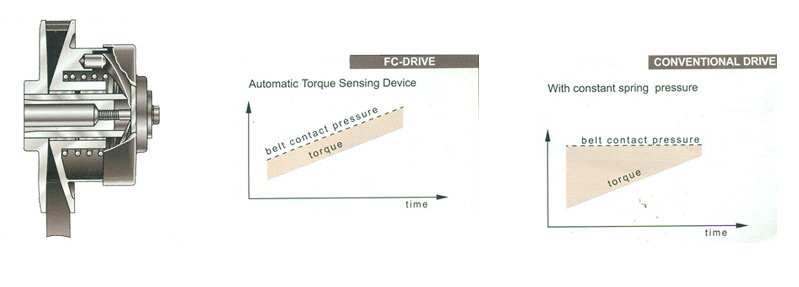

Der Antrieb hat einzigartige Eigenschaften von "Automatisch Drehmoment sensing device", die eine optimale automatische axialen Anpressdruck auf demRiemen gewährleistet, je nach Bewertung der Strom zu übertragen. Je Größer das Drehmoment, desto größer der Anpressdruck. Dadurch wird sichergestellt, dass derRiemen nicht während des intermittierenden Betrieb unter übermäßige Belastung nicht rutscht oder wenn die Maschine mit Schwungrad-Effekt beginnt. Diese Funktionen des Systems garantiert einen sehr hohen Wirkungsgrad, auch im Teillastbereich und länger Lebensdauer des Riemens.

Besonderheiten

  • Disc montiert auf Hub ohne Schlüssel oder Keilen somit minimiert den Verschleiß
  • Geschwindigkeits Variation verhältnis 11: 1
  • Lebensdauer geschmiert
  • Geschwindigkeit Anpassung, während die Maschine im Betrieb ist
  • Dynamisch ausgewogen
  • Fertigungsbohrung mit Passfedernut

Bei der Auswahl sind die folgenden wesentlich um den Vorgang zu starten

Wie wählen Sie Asymmetrische Variabler Geschwindigkeit Antrieb & Riemen

  • Motor Strom & Geschwindigkeitsbereich - siehe Tabelle 1 für Antriebs-Auswahl.
  • Prüfen Sie, ob AbtriebN Riemnscheibe kann die Bohrung des Getriebes / Maschine Welle aufnehmen - siehe Tabelle 1 oder sonst, wählen Sie bitte eine Größe oben.
  • Mittenentfernung zwischen Motor und Getriebe / Maschinenwellen - siehe Tabelle II für 'Riemenauswahl'.

Asymmetrische Auswahl Tabelle - Tabelle 1

Motor Strom Antrieb ASM Ausgang Geschwindigkeitsbereich Arbeiten P.C.D. Variabler Geschwindigkeitsriemen Bohrungsgröße
1400 R.P.M. Größe Min. Max. Min. Max. Width x Th Min. Std. Max.
0.25 / 0.75 Kw Asm 130 540 3750 47 126 22x8 14 19 25
1.1 / 1.5 Kw Asm 150 480 4320 47 146 22x8 14 24 25
2.2 / 3.7 Kw Asm 210 425 4500 60 205 32x10 19 28 32
5.5/7.5 Kw Asm 245 425 4500 70 240 37x10 24 38 40
11/15Kw Asm 285 415 4500 80 278 47x13 28 42 45
18/22/30 Kw Asm 345 427 4500 100 337 52x16 38 48 60

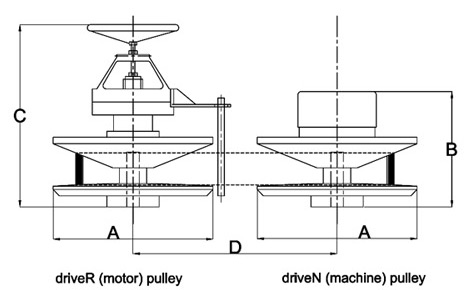

Abmessungen - Tabelle 2 (siehe Tabelle 1 für Bohrungsgröße

Antrieb Größe A B C D
ASM 130 130 95 195 Siehe Tabelle
3 FürRiemen
Auswahl

ASM 150 150 95 210
ASM 210 210 122 250
ASM 245 245 165 265
ASM 285 285 185 293
ASM 345 345 225 358

Riemen Auswahl Tabelle - Tabelle 3

Antrieb Größe 650 700 750 800 850 900 950 1000 1060 1120 1180 1250 1320 1400 1500 1600 1700 1800 2000 2240 2500
    Mitte-AbstandzwischenMotorwelle und Getriebe / Maschinenwelle
ASM 130 203 228 253 278 303 328 353 378 408 . . . . . . . . . . . .
ASM 150 185 210 235 261 286 312 337 362 393 423 453 488 523 564 . . . . . . .
ASM 210 . . . . . 254 280 305 336 366 396 432 467 508 558 609 659 . . . .
ASM 245 . . . . . . . . 297 327 358 394 429 470 520 571 621 . . . .
ASM 285 . . . . . . . . . . . 360 395 436 486 537 588 638 740 860 991
ASM 345 . . . . . . . . . . . . . 375 426 477 528 579 680 . .

Achtung - Ändern Sie die Geschwindigkeit nur in Läuft Zustand

Die Spezifikationen können ohne Ankündigung geändert werden
