Conversor de polia de velocidade variável de centro fixo (série FC) (intercâmbio para Lenze)

Rácio Variação Velocidade – 1: 6

0.25 KW A 15 KW

O conversor é adequado para classificações de motor de 0,25kw a 15kw.

Os limites de velocidade contínuos de saída no caso do motor de 1440 RPM são de 565 a 3780 RPM.

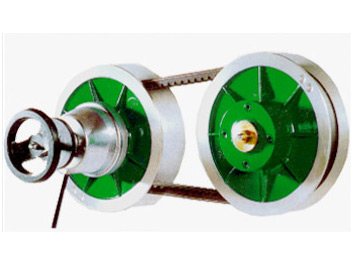

O conversor é composto por duas polias de velocidade variável e uma correia. Uma polia é ajustada mecanicamente e montada no eixo do motor (polia acionadora) e a outra polia é acionada por mola e é montada na engrenagem / eixo da máquina (polia acionada).

A variação de velocidade de saída é obtida rodando o botão que está fixado na polia acionadora.

A correia de velocidade variável é puxada para dentro ou para fora entre as flanges de ambas as polias. Mudando assim o diâmetro efetivo de funcionamento da correia e fornecendo uma variação de velocidade de 1:6 da polia acionada por mola (polia acionada).

Como selecionar o conversor Fc e a correia?

Aquando da seleção do conversor, os parâmetros a seguir são essenciais.

Conhecido -

• Potência do motor
• Distância de centro entre o eixo do motor e da máquina / eixo da engrenagem.

Encontrar -

• Ver a tabela 1 para selecionar o tamanho do conversor Fc.
• Ver a tabela 2 para consultar as dimensões.
• Ver a tabela 3 para selecionar as correias.

Tabela - 1 : Seleção do tamanho dos conversores FC

KW	Tamanho do CONVERSOR FC	RPM	Limites de velocidade
			Min	Max
0.25 to 0.75 0.25 to 0.55 0.25	130	1410 920 675	620 410 305	3285 2160 1585
1.1 to 1.5 0.75 to 1.1 0.37 to 0.55	160	1410 920 710	580 380 290	3540 2310 1780
2.2 to 3.7 1.5 to 2.2 0.75 / 1.1 / 1.5	205	1425 940 700	565 375 280	3675 2435 1800
5.5 to 7.5 3.7 to 5.5 2.2 to 3.7	252	1440 960 710	570 380 280	3725 2485 1840
9.3 / 11 to 15 7.5 / 9.3 / 11 5.5 / 7.5	315	1450 965 720	570 380 285	3780 2500 1865

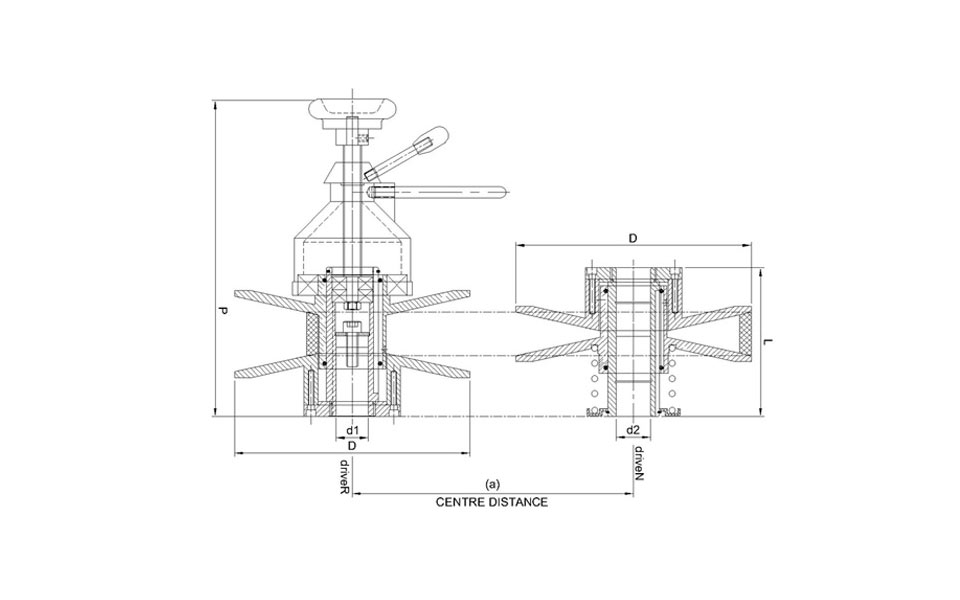

Tabela - 2 : Dimensões

FC Drive Tamanho	D	L	P	d1		d2
				Min	Max	min	max
130	130	95	208	14	19	14	22
160	160	110	244	19	24	18	28
205	205	130	264	24	28	19	32
252	252	160	331	28	38	24	40
315	315	196	370	38	42	28	45

Tabela - 3 : Seleção do comprimento da correia

TAMANHO DO CONVERSOR FC 130

Centre Distance 'a'	mm	150	175	200	225	250	275	300	325	350	375	405	435	465
Correialength Li	mm	550	600	650	700	750	800	850	900	950	1000	1060	1120	1180

TAMANHO DO CONVERSOR FC 160

Centre Distance 'a'	mm	166	192	217	242	268	293	318	343	373	404	434	469	504	544
Correialength Li	mm	650	700	750	800	850	900	950	1000	1060	1120	1180	1250	1320	1400

TAMANHO DO CONVERSOR FC 205

Centre Distance 'a'	mm	223	248	274	299	329	360	390	425	461	501	551	602	652
Correialength Li	mm	850	900	950	1000	1060	1120	1180	1250	1320	1400	1500	1600	1700

TAMANHO DO CONVERSOR FC 252

Centre Distance 'a'	mm	286	316	347	382	418	458	509	559	609
Correialength Li	mm	1060	1120	1180	1250	1320	1400	1500	1600	1700

TAMANHO DO CONVERSOR FC 315

Centre Distance 'a'	mm	351	392	443	493	544	595	695	816	947
Correialength Li	mm	1320	1400	1500	1600	1700	1800	2000	2240	2500

Atenção - Mudar a velocidade apenas em condição de funcionamento
