фиксированный центр приводной шкив переменной скорости (Серии FC) (Обмен к Lenze)

Adjustable Center Variable Speed Pulley Drives

Отношение изменения скорости – 1: 6

ОТ 0. 25 КВТ ДО 15 КВТ

Fc привод предназначен для моторов рейтингиа от 0, 25 кВт до 15 кВт.

Бесступенчатый выходной диапазон скорости в случае мотора с 1440 об/мин , от 565 до 3780 об/мин.приблизительно .

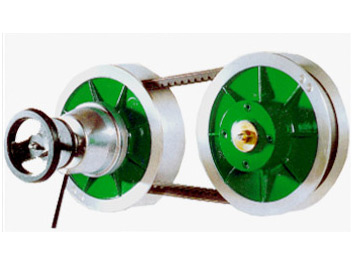

Привод состоит из двух переменной скоростью шкивов и ремня.Один шкив механически Приспособлен и установлен на вале мотора (драйвер шкив ), и другой шкив - подпружинен, , Который установлен на Коробке передач / вал машины (ведомый шкив).

Изменение выходной скорости достигается путем вращения ручки фиксированной на шкиве.

Ремень переменной скорости втягивается внутрь или наружу между фланцами обоих шкивов. Там, изменяя эффективный диаметр бега ременя и обеспечение скорости изменения 1:6 пружинного шкива (ведомый шкив).

Как выбрать FC- привода & ременя ?

При выборе привода, следующие параметры имеют важное значение.

известно -

  • Мощность Мотора
  • расстояние Центра между валом Мотора и машины / валом коробки передач.

Найти -

  • см. таблицу 1 для выбора размера FC-привода
  • См. таблицу 2 для размеров.
  • См. таблицу 3 для выбора размеров ремней.

Таблица - 1: выбор размера F. C.привода

KW размер FC привода RPM диапазон скорости
      Min Max
0.25 to 0.75
0.25 to 0.55
0.25
130 1410
920
675
620
410
305
3285
2160
1585
1.1 to 1.5
0.75 to 1.1
0.37 to 0.55
160 1410
920
710
580
380
290
3540
2310
1780
2.2 to 3.7
1.5 to 2.2
0.75 / 1.1 / 1.5
205 1425
940
700
565
375
280
3675
2435
1800
5.5 to 7.5
3.7 to 5.5
2.2 to 3.7
252 1440
960
710
570
380
280
3725
2485
1840
9.3 / 11 to 15
7.5 / 9.3 / 11
5.5 / 7.5
315 1450
965
720
570
380
285
3780
2500
1865

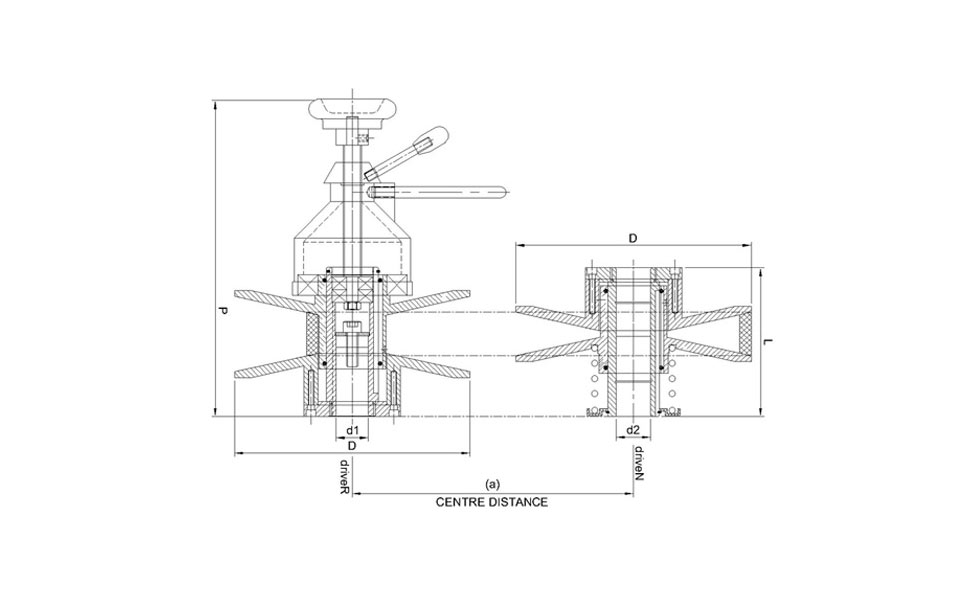

Таблица - 2: Размеры

размер FC
привода
D L P d1 d2
Min Max min max
130 130 95 208 14 19 14 22
160 160 110 244 19 24 18 28
205 205 130 264 24 28 19 32
252 252 160 331 28 38 24 40
315 315 196 370 38 42 28 45

Таблица - 3: выбор длины ременя

Размер FC привода 130

Centre Distance 'a' mm 150 175 200 225 250 275 300 325 350 375 405 435 465
Пояс длина LI mm 550 600 650 700 750 800 850 900 950 1000 1060 1120 1180

Размер FC привода 160

Centre Distance 'a' mm 166 192 217 242 268 293 318 343 373 404 434 469 504 544
Пояс длина LI mm 650 700 750 800 850 900 950 1000 1060 1120 1180 1250 1320 1400

Размер FC привода 205

Centre Distance 'a' mm 223 248 274 299 329 360 390 425 461 501 551 602 652
Пояс длина LI mm 850 900 950 1000 1060 1120 1180 1250 1320 1400 1500 1600 1700

Размер FC привода 252

Centre Distance 'a' mm 286 316 347 382 418 458 509 559 609
Пояс длина LI mm 1060 1120 1180 1250 1320 1400 1500 1600 1700

Размер FC привода 315

Centre Distance 'a' mm 351 392 443 493 544 595 695 816 947
Пояс длина LI mm 1320 1400 1500 1600 1700 1800 2000 2240 2500

Внимание - Изменение скорости только в рабочем состоянии
