Unidades Asimétricas de correa de velocidad variable – 0.25 a 30 KW (Con dispositivo de detección automática de la torsión) (Intercambiable a BECKER / BERGES)

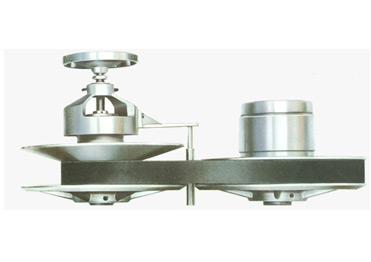

La Unidad Asimétrica es adecuada para potencias del motor de 0,25-30 Kw. El rango de la salida de de velocidad continua en el caso del motor de 1440 RPM es de 425 a 4500 RPM. Esta unidad está compuesta de la Polea de la unidad R (Montada en el eje del motor), la Polea de la unidad N (montada en la caja de engranajes / Máquina de eje) y una correa. La Polea motriz se ajusta mecánicamente por medio de un husillo roscado para lograr Variación de la velocidad y la Polea de la unidad N se adapta automáticamente.

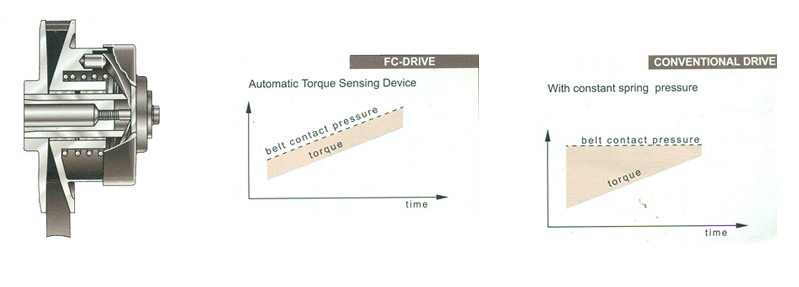

La unidad tiene características únicas de "Dispositivo de detección automática de Torque", lo que garantiza una presión de contacto axial automática óptima en la Correa, dependiendo de la potencia de la energía que se transfiere. Mayor el torque, una mayor presión del contacto. Esto asegura que la correa no se deslice durante el funcionamiento intermitente, con una carga excesiva o cuando la máquina empieza con efecto de volante. Estas características del sistema garantizan una eficiencia muy alta, incluso bajo carga parcial y una duración de vida de la correa más larga.

Características especiales

• Disco montado en un Eje sin llave o estrías por lo tanto minimiza el desgaste
• Relacion de la Variación de la Velocidad 11 : 1
• Lubricado de por Vida
• Ajuste de la Velocidad mientras la máquina está en funcionamiento
• Dinamicamente Balanceado
• Diámetro interior Acabado con chaveta

Al Seleccionar, los siguientes son esenciales para iniciar el proceso

Cómo seleccionar la Unidad asimètrica de velocidad variable y la correa

• La Potencia del motor y el rango de velocidad - Consulte la TABLA 1 para la selección de la unidad.
• Compruebe si la polea de la unidad N puede acomodar el tamaño del agujero del eje de la caja de engranaje / de la máquina - vea la Tabla 1, o bien, seleccione una tamaño superior.
• La Distancia de centro a centro entre el eje del motor y la caja de engranajes / máquina - consulte la Tabla II para la selección de la correa.

Tabla de selección Asimetrica – Tabla 1

Potencia del Motor	Unidad ASM	Rango de la Velocidad de Salida		P.D.C. de Trabajo		Correa de Velocidad Variable	Tamaño de perforación
1400 R.P.M.	Tamaño	Min.	Max.	Min.	Max.	Width x Th	Min.	Std.	Max.
0.25 / 0.75 Kw	Asm 130	540	3750	47	126	22x8	14	19	25
1.1 / 1.5 Kw	Asm 150	480	4320	47	146	22x8	14	24	25
2.2 / 3.7 Kw	Asm 210	425	4500	60	205	32x10	19	28	32
5.5/7.5 Kw	Asm 245	425	4500	70	240	37x10	24	38	40
11/15Kw	Asm 285	415	4500	80	278	47x13	28	42	45
18/22/30 Kw	Asm 345	427	4500	100	337	52x16	38	48	60

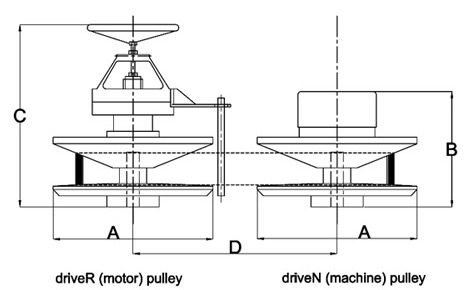

Dimesiones – Tabla 2 (Consulte la Tabla 1 para el tamaño del agugero)

Tamaño de la unidad	A	B	C	D
ASM 130	130	95	195	Consulte la Tabla 3 para la selección del Riemen
ASM 150	150	95	210
ASM 210	210	122	25 0
ASM 245	245	165	265
ASM 285	285	185	293
ASM 345	345	225	358

Tabla de Selección de la Correa – Tabla 3

Tamaño de la unidad	650	700	750	800	850	900	950	1000	1060	1120	1180	1250	1320	1400	1500	1600	1700	1800	2000	2240	2500
		Distancia del Centro entre el Eje del motor y la caja de cambios / Eje de la máquina
ASM 130	203	228	253	278	303	328	353	378	408	.	.	.	.	.	.	.	.	.	.	.	.
ASM 150	185	210	235	261	286	312	337	362	393	423	453	488	523	564	.	.	.	.	.	.	.
ASM 210	.	.	.	.	.	254	280	305	336	366	396	432	467	508	558	609	659	.	.	.	.
ASM 245	.	.	.	.	.	.	.	.	297	327	358	394	429	470	520	571	621	.	.	.	.
ASM 285	.	.	.	.	.	.	.	.	.	.	.	360	395	436	486	537	588	638	740	860	991
ASM 345	.	.	.	.	.	.	.	.	.	.	.	.	.	375	426	477	528	579	680	.	.

Precaución - Cambiar la velocidad unicamente mientras esta en funcionamiento.

La especificaciones estan sujetas a cambio sin previo aviso
