Unidades de Polea de velocidad Variable con Centro fijo (Serie FC) (intercambiable a Lenze)

Adjustable Center Variable Speed Pulley Drives

Relación entre Variación de la velocidad – 1 : 6

0.25 KW A 15 KW

La Unidad Fc es adecuada para Motores de potencias de 0,25 kw a 15 kw.

El rango de velocidad de salida continuo en el caso del motor de 1440 RPM es 565 a 3.780 rpm Aproximadamente.

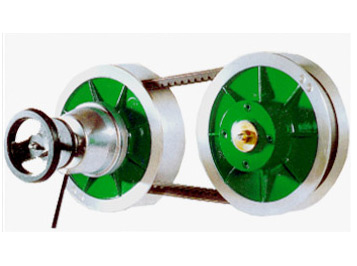

La unidad consta de dos poleas de velocidad variable y una correa. Una polea se ajusta y se monta mecánicamente en el eje del motor (polea motriz) y la otra polea es accionada por resorte que esta montada en la caja del engranaje / eje de la máquina (polea impulsada).

La variación de la velocidad de salida se obtiene mediante la perilla giratoria que se fija en la polea motriz.

La correa de velocidad variable es halada dentro o fuera entre las bridas de las poleas de ambos. Cambiando de este modo el diámetro de funcionamiento efectivo de la correa y proporcionando una variación de velocidad de 1:06 de la polea accionada por Resorte (polea impulsada).

Cómo seleccionar la unidad - Fc y la correa?

Al seleccionar la unidad, los siguientes parámetros son esenciales.

Known -

  • Potencia del motor
  • Distancia de centro entre el eje del Motor y la Maquina / Eje de la caja de engranages.

A Encontrar -

  • Consulte la tabla 1 para la selección del tamaño de la Unidad-FC
  • Consulte la Tabla 2 para las Dimensiones.
  • Consulte la Tabla 3 para la Selección de las Correas.

Tabla – 1 : Selección del tamaño de la Unidad F.C.

KW Tamaño de la UNIDAD FC RPM Rango de la Velocidad
      Min Max
0.25 a 0.75
0.25 a 0.55
0.25
130 1410
920
675
620
410
305
3285
2160
1585
1.1 a 1.5
0.75 a 1.1
0.37 a 0.55
160 1410
920
710
580
380
290
3540
2310
1780
2.2 a 3.7
1.5 a 2.2
0.75 / 1.1 / 1.5
205 1425
940
700
565
375
280
3675
2435
1800
5.5 a 7.5
3.7 a 5.5
2.2 a 3.7
252 1440
960
710
570
380
280
3725
2485
1840
9.3 / 11 a 15
7.5 / 9.3 / 11
5.5 / 7.5
315 1450
965
720
570
380
285
3780
2500
1865

Tabla – 2 : Dimensiones

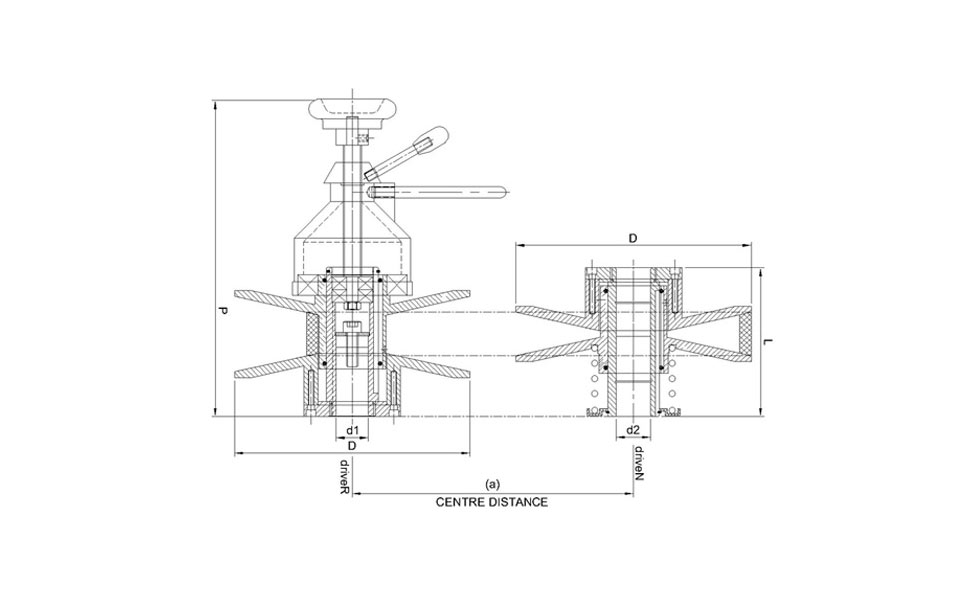

Tamaño de la UNIDAD FC D L P d1 d2
Min Max min max
130 130 95 208 14 19 14 22
160 160 110 244 19 24 18 28
205 205 130 264 24 28 19 32
252 252 160 331 28 38 24 40
315 315 196 370 38 42 28 45

Table – 3 : Selección de la longitud de la Correa

Tamaño de la UNIDAD FC130

Centre Distance 'a' mm 150 175 200 225 250 275 300 325 350 375 405 435 465
Belt length Li mm 550 600 650 700 750 800 850 900 950 1000 1060 1120 1180

Tamaño de la UNIDAD FC160

Centre Distance 'a' mm 166 192 217 242 268 293 318 343 373 404 434 469 504 544
Belt length Li mm 650 700 750 800 850 900 950 1000 1060 1120 1180 1250 1320 1400

Tamaño de la UNIDAD FC205

Centre Distance 'a' mm 223 248 274 299 329 360 390 425 461 501 551 602 652
Belt length Li mm 850 900 950 1000 1060 1120 1180 1250 1320 1400 1500 1600 1700

Tamaño de la UNIDAD FC252

Centre Distance 'a' mm 286 316 347 382 418 458 509 559 609
Belt length Li mm 1060 1120 1180 1250 1320 1400 1500 1600 1700

Tamaño de la UNIDAD FC315

Centre Distance 'a' mm 351 392 443 493 544 595 695 816 947
Belt length Li mm 1320 1400 1500 1600 1700 1800 2000 2240 2500

Precaución - Cambiar la velocidad unicamente mientras esta en funcionamiento.
