محركات بكرة السرعة المتغيرة ثابتة المركز ( سلسلة FC) ( تبادل الى Lenze)

نسبة تغيير السرعة-1:6

0.25 كيلو واط الى 15 كيلو واط

المحرك الثابت المركز ملائم لتقييمات المحركات من 0.25 كيلوواط الى 15 كيلوواط

مدى السرعة الخارجة غير المتدرجة في حالة محرك 1440 دورة لكل دقيقة هي من 565 دورة لكل دقيقة الى 3780 دورة دقيقة تقريبا..

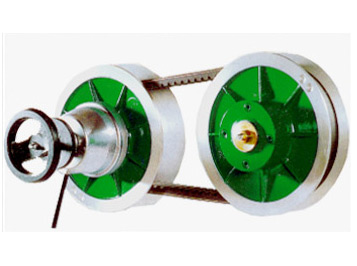

يتكون المحرك من بكرتي سرعة متغيرة و حزام أ. يتم تعديل احد البكرات ميكانيكيا و يتم تركيبها على محور المحرك ( البكرة الدافعة) و البكرة الأخرى محملة بنابض و المركبة على علبة التروس / محور الماكينة ( البكرة المدفوعة).

يتم الحصول على اختلاف السرعة الخارجة من خلال تدوير المقبض المثبت على البكرة الدافعة.

يتم سحب حزام السرعة المتغيرة الى الداخل او الخارج بين شفرتي كلتا البكرتين. من خلال تغيير القطر التشغيلي الفاعل للحزام و توفير اختلاف سرعة مقداره 1:6 للبكرة المحملة بنابض( البكرة المدفوعة)

كيف تختار المحرك و الحزام ثابتي المركز؟

عند اختيار المحرك فان العوامل المتغيرة التالية هي أساسية:

معروف-

• قوة المحرك
• مسافة المركز بين محور المحرك و الماكينة/ محور علبة التروس

أن تجد-

• ارجع الى الجدول 1 لاختيار حجم المحرك الثابت المركز
• ارجع الى الجدول 2 للأبعاد
• ارجع الى الجدول 3 لاختيار الأحزمة

جدول 1 : اختيار حجم المحركات ثابتة المركز

KW	حجم المحرك ثابت المركز	RPM	مدى السرعة
			Min	Max
0.25 to 0.75 0.25 to 0.55 0.25	130	1410 920 675	620 410 305	3285 2160 1585
1.1 to 1.5 0.75 to 1.1 0.37 to 0.55	160	1410 920 710	580 380 290	3540 2310 1780
2.2 to 3.7 1.5 to 2.2 0.75 / 1.1 / 1.5	205	1425 940 700	565 375 280	3675 2435 1800
5.5 to 7.5 3.7 to 5.5 2.2 to 3.7	252	1440 960 710	570 380 280	3725 2485 1840
9.3 / 11 to 15 7.5 / 9.3 / 11 5.5 / 7.5	315	1450 965 720	570 380 285	3780 2500 1865

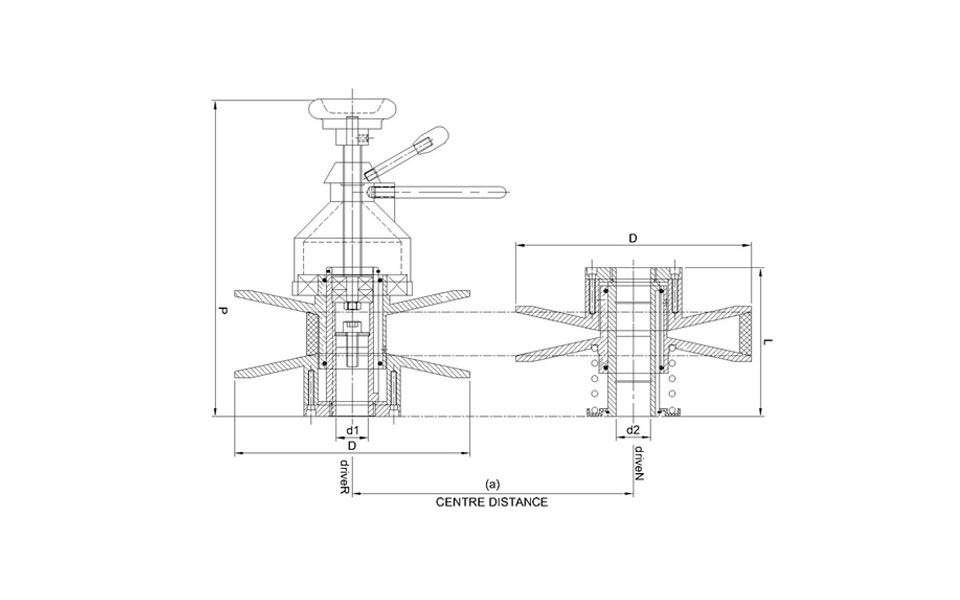

الجدول-2: الأبعاد

حجم المحرك ثابت المركز	D	L	P	d1		d2
				Min	Max	min	max
130	130	95	208	14	19	14	22
160	160	110	244	19	24	18	28
205	205	130	264	24	28	19	32
252	252	160	331	28	38	24	40
315	315	196	370	38	42	28	45

الجدول-3: اختيار طول الحزام

حجم المحرك ثابت المركز 130

مركز القطر 'أ'	mm	150	175	200	225	250	275	300	325	350	375	405	435	465
طول الحزام لى	mm	550	600	650	700	750	800	850	900	950	1000	1060	1120	1180

حجم المحرك ثابت المركز 160

مركز القطر 'أ'	mm	166	192	217	242	268	293	318	343	373	404	434	469	504	544
طول الحزام لى	mm	650	700	750	800	850	900	950	1000	1060	1120	1180	1250	1320	1400

حجم المحرك ثابت المركز 205

مركز القطر 'أ'	mm	223	248	274	299	329	360	390	425	461	501	551	602	652
طول الحزام لى	mm	850	900	950	1000	1060	1120	1180	1250	1320	1400	1500	1600	1700

حجم المحرك ثابت المركز 252

مركز القطر 'أ'	mm	286	316	347	382	418	458	509	559	609
طول الحزام لى	mm	1060	1120	1180	1250	1320	1400	1500	1600	1700

حجم المحرك ثابت المركز 315

مركز القطر 'أ'	mm	351	392	443	493	544	595	695	816	947
طول الحزام لى	mm	1320	1400	1500	1600	1700	1800	2000	2240	2500

تحذير- غير السرعة في وضع التشغيل فقط
