Les entraineurs asymétriques de la ceinture à vitesse de variation – de 0,25 à 30 KW (Avec le dispositif automatique de détection de couple) (échange au «BECKER / BERGES»)

Adjustable Center Variable Speed Pulley Drives

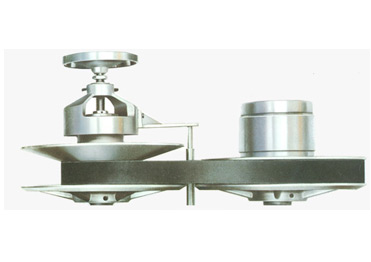

L'entraîneur asymétrique est approprié aux taux du moteur de 0,25 à 30 kW. La plage de la votesse de sortie à la variation continue au cas de 1440 RPM du moteur est de 425 RPM au 4500 RPM. Cet entraîneur se compose de Poulie d'entraînement (monté sur l'arbre du moteur), la poulie entraînée (montée sur la boîte de vitesse / l'arbre de la machine) et une ceinture. La poulie d'entraînement est ajustée mécaniquement au moyen de la broche de vis afin d'atteindre la variation de vitesse et la poulie entraînée est ajustée automatiquement.

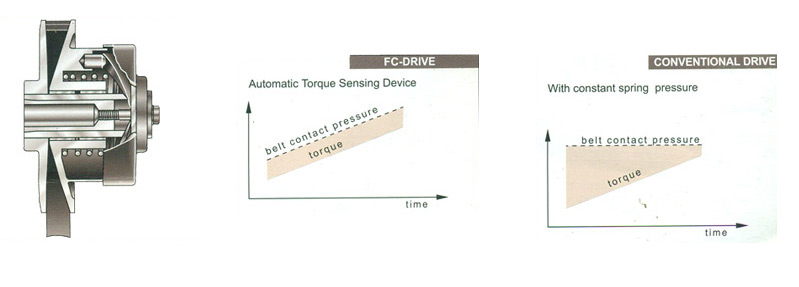

L'entraîneur a des caractéristiques uniques du «dispositif automatique de détection de couple», ce qui assure une pression axiale automatique de contact optimale sur la ceinture, selon le taux de la puissance à transférer. Plus le couple, plus est la pression de contact. Cela garantit que la ceinture ne glisse pas pendant le fonctionnement intermittent, sous une charge excessive ou lorsque la machine commence à l'effet de volant d'inertie. Ces caractéristiques du système garantit un rendement très élevé, même à la charge partielle et la durée de vie de la ceinture.

Des caractéristiques particulières

  • Le disque monté sur Hub sans cannelures ou clavettes, ce qui minimisent ainsi l'usure
  • Le taux de la variation de la vitesse 11: 1
  • Durée de vie de la lubrification
  • L'ajustement de la vitesse alors que la machine est en marche
  • Équilibrée dynamiquement
  • Le forage de finition avec rainure

Lors de la sélection, les éléments suivants sont essentiels pour démarrer le processus.

Comment sélectionner l'entraîneur asymétrique à la vitesse variable et la ceinture

  • La puissance du moteur et la plage de la vitesse – Se référer au TABLEAU 1 pour la sélection d’entraîneur.
  • Bien vérifier que la poulie entraînée peut accueillir la taille de l'alésage de l'arbre de la boîte de vitesse / l'arbre de machine - se référer au TABLEAU 1, sinon sélectionner une taille au dessus.
  • L'entraxe entre le moteur et la boîte de vitesse / les arbres de la machine - se référer au TABLEAU II pour la sélection de la ceinture.

Tableau de la Sélection Assymetrique - Tableau 1

La puissance du moteur L’entraîneur «ASM» Output La plage de vitesse Le P.C.D. travaillant La ceinture de la vitesse variable La taille de forage
1400 R.P.M. Taille Min. Max. Min. Max. Width x Th Min. Std. Max.
0.25 / 0.75 Kw Asm 130 540 3750 47 126 22x8 14 19 25
1.1 / 1.5 Kw Asm 150 480 4320 47 146 22x8 14 24 25
2.2 / 3.7 Kw Asm 210 425 4500 60 205 32x10 19 28 32
5.5/7.5 Kw Asm 245 425 4500 70 240 37x10 24 38 40
11/15Kw Asm 285 415 4500 80 278 47x13 28 42 45
18/22/30 Kw Asm 345 427 4500 100 337 52x16 38 48 60

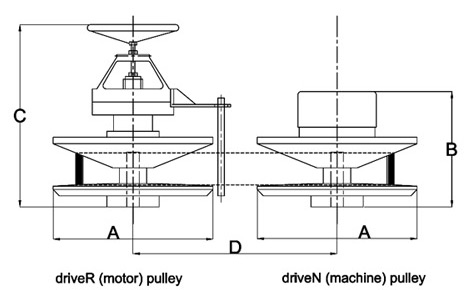

Des dimensions - Tableau 2 (Se référer au Tableau 1 pour la taille de forage

La taille d’entraîneur A B C D
ASM 130 130 95 195 Veuillez se référer au Tableau 3 pour la sélecion «Riemen»

ASM 150 150 95 210
ASM 210 210 122 250
ASM 245 245 165 265
ASM 285 285 185 293
ASM 345 345 225 358

Tableau de Sélection de la ceinture - Tableau 3

La taille d’entraîneur 650 700 750 800 850 900 950 1000 1060 1120 1180 1250 1320 1400 1500 1600 1700 1800 2000 2240 2500
    L'entraxe entre l'arbre du moteur et la machine / l'arbre de la boîte de vitesse.
ASM 130 203 228 253 278 303 328 353 378 408 . . . . . . . . . . . .
ASM 150 185 210 235 261 286 312 337 362 393 423 453 488 523 564 . . . . . . .
ASM 210 . . . . . 254 280 305 336 366 396 432 467 508 558 609 659 . . . .
ASM 245 . . . . . . . . 297 327 358 394 429 470 520 571 621 . . . .
ASM 285 . . . . . . . . . . . 360 395 436 486 537 588 638 740 860 991
ASM 345 . . . . . . . . . . . . . 375 426 477 528 579 680 . .

Attention - Changer la vitesse seulement en état de fonctionnement

Les spécifications sont sujettes à la modification sans préavis
