Fest mitten variabler Geschwindigkeit Riemenscheibe Antrieb (FC-Serie) (Austausch zu Lenze)

Geschwindigkeitsänderungsverhältnis – 1 : 6

0.25 KW bis 15 KW

Fc- Antrieb eignet sich für 0.25kw zu 15kW Motor Bewertungen.

Der Stufenlos Ausgang Geschwindigkeitsbereich bei 1440 RPM Motor ist ungefähr von 565 zu 3780 RPM.

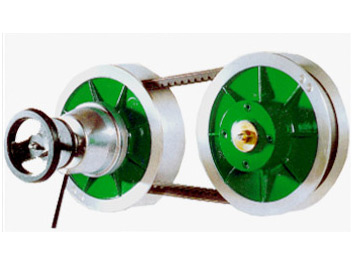

Der Antrieb besteht aus zwei variabler Geschwindigkeit Riemenscheibe und einem Riemen. Eine Riemenscheibe ist mechanisch verstellbar und montiert auf Motorwelle (Antriebs Riemenscheibe) und andere Riemenscheibe ist gefedert, die auf Getriebe / Maschine Welle (Abtriebs Riemenscheibe) montiert ist.

Der Ausgang Geschwindigkeit variable wird durch Drehen des Knopfes die auf Antriebs-Riemenscheibe befestigt ist, erhalten.

Die variabel Geschwindigkeit wird zwischen den beiden Flanschen der Riemenscheiben hinein- oder heraus gezogen. Wodurch der wirksamen Laufdurchmesser desRiemens verändert wird und Geschwindigkeit variabel von 1:6 der Feder belastete Riemenscheibe (Abtriebsriemenscheibe) bereitgestellt wird.

Wie wählen Sie Fc- Antriebe & Riemen aus?

Bei der Auswahl der Antriebe, sind folgende Parameter wichtig.

Bekannte -

• Motor Strom
• Achsabstand zwischen Motorwelle und Maschine / Getriebe Welle.

Zu finden -

• Siehe Tabelle 1 für die Auswahl von FC-Antrieb Größe.
• Siehe Tabelle 2 für Dimensionen.
• Siehe Tabelle 3 für die Auswahl der Riemen.

Tabelle - 1: Auswahl der F. C. Antriebe Größe

KW	FC ANTRIEB Größe	RPM	Geschwindigkeitsbereich
			Min	Max
0.25 to 0.75 0.25 to 0.55 0.25	130	1410 920 675	620 410 305	3285 2160 1585
1.1 to 1.5 0.75 to 1.1 0.37 to 0.55	160	1410 920 710	580 380 290	3540 2310 1780
2.2 to 3.7 1.5 to 2.2 0.75 / 1.1 / 1.5	205	1425 940 700	565 375 280	3675 2435 1800
5.5 to 7.5 3.7 to 5.5 2.2 to 3.7	252	1440 960 710	570 380 280	3725 2485 1840
9.3 / 11 to 15 7.5 / 9.3 / 11 5.5 / 7.5	315	1450 965 720	570 380 285	3780 2500 1865

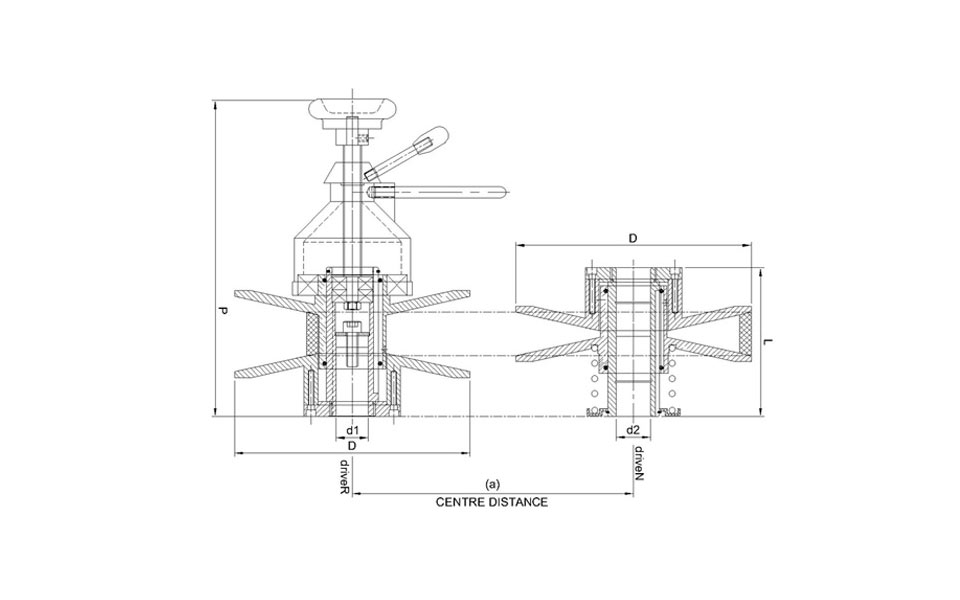

Tabelle - 2: Dimensionen

FC ANTRIEB Größe	D	L	P	d1		d2
				Min	Max	min	max
130	130	95	208	14	19	14	22
160	160	110	244	19	24	18	28
205	205	130	264	24	28	19	32
252	252	160	331	28	38	24	40
315	315	196	370	38	42	28	45

Tabelle - 3: Auswahl derRiemenlänge

FC ANTRIEB Größe 130

Centre Distance 'a'	mm	150	175	200	225	250	275	300	325	350	375	405	435	465
Gürtel Länge LI	mm	550	600	650	700	750	800	850	900	950	1000	1060	1120	1180

FC ANTRIEB Größe 160

Centre Distance 'a'	mm	166	192	217	242	268	293	318	343	373	404	434	469	504	544
Gürtel Länge LI	mm	650	700	750	800	850	900	950	1000	1060	1120	1180	1250	1320	1400

FC ANTRIEB Größe 205

Centre Distance 'a'	mm	223	248	274	299	329	360	390	425	461	501	551	602	652
Gürtel Länge LI	mm	850	900	950	1000	1060	1120	1180	1250	1320	1400	1500	1600	1700

FC ANTRIEB Größe 252

Centre Distance 'a'	mm	286	316	347	382	418	458	509	559	609
Gürtel Länge LI	mm	1060	1120	1180	1250	1320	1400	1500	1600	1700

FC ANTRIEB Größe 315

Centre Distance 'a'	mm	351	392	443	493	544	595	695	816	947
Gürtel Länge LI	mm	1320	1400	1500	1600	1700	1800	2000	2240	2500

Achtung - Ändern Sie die Geschwindigkeit nur in Läuft Zustand
