Conversor de correia de velocidade assimétrica - 0.25 a 30 KW (com sensor de torque automático) (intercâmbio para BECKER / BERGES)

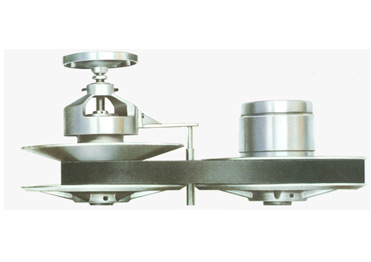

O conversor assimétrico é apropriado para classificações de motor de 0,25kw a 30kw. Os limites de velocidade contínuos de saída no caso do motor de 1440 RPM são de 425 a 4500 RPM. O conversor é composto por uma polia conversor R (montada no eixo do motor), uma polia conversor N (montada na engrenagem/eixo da máquina) e por uma correia. A polia conversor R é ajustada mecanicamente através de um fuso roscado para alcançar a variação de velocidade e a polia conversor N é ajustada automaticamente.

O conversor tem características únicas de "Sensor de Torque Automático", o que assegura uma pressão de contacto axial automática ótima na correia, dependendo na classificação de potência a ser transferida. Quanto maior for o torque, maior é a pressão de contacto. Isto assegura que a correia não escorrega durante a operação intermitente, sob demasiada carga ou quando a máquina arranca com efeito volante. Estas características do sistema garantem uma grande eficácia, mesmo com carga parcial e uma vida útil mais alargada da correia.

Características especiais

• Disco montado no hub sem chave ou ranhuras, minimizando assim o desgaste.
• Rácio de variação de velocidade 11; 1
• Lubrificada em contínuo
• Ajuste de velocidade com a máquina em funcionamento
• Dinamicamente equilibrado
• Furo acabado com rasgo de chaveta

Aquando da seleção, os pontos seguintes são essenciais para iniciar o processo

Como selecionar o conversor e a correia de velocidade variável assimétrica

• Potência do motor e limites de velocidade - ver a tabela 1 para seleção de conversor.
• Verifique se a polia conversor N pode acomodar o tamanho do furo da engrenagem / eixo da máquina - ver tabela 1 ou selecione uma tamanho acima.
• Distância de centro a centro entre o motor e a engrenagem - ver tabela II para seleção de correia.

Tabela de seleção assimétrica - tabela 1

Potência do motor	Conversor ASM	Output Limites de velocidade		P.C.D. de processamento		Correia de velocidade variável	Tamanho do furo
1400 R.P.M.	TAMANHO	Min.	Max.	Min.	Max.	largura x Th	Min.	Std.	Max.
0.25 / 0.75 Kw	Asm 130	540	3750	47	126	22x8	14	19	25
1.1 / 1.5 Kw	Asm 150	480	4320	47	146	22x8	14	24	25
2.2 / 3.7 Kw	Asm 210	425	4500	60	205	32x10	19	28	32
5.5/7.5 Kw	Asm 245	425	4500	70	240	37x10	24	38	40
11/15Kw	Asm 285	415	4500	80	278	47x13	28	42	45
18/22/30 Kw	Asm 345	427	4500	100	337	52x16	38	48	60

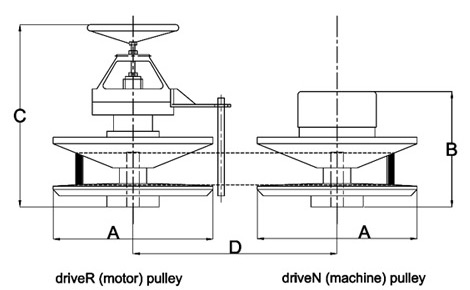

Dimensões - tabela 2 (para tamanhos de furo, ver tabela 1

Drive Tamanho	A	B	C	D
ASM 130	130	95	195	Ver Tabela 3 para seleção de correia
ASM 150	150	95	210
ASM 210	210	122	250
ASM 245	245	165	265
ASM 285	285	185	293
ASM 345	345	225	358

Tabela de seleção de correia - tabela 3

Drive Tamanho	650	700	750	800	850	900	950	1000	1060	1120	1180	1250	1320	1400	1500	1600	1700	1800	2000	2240	2500
		Distância Central entre o Eixo do Motor e Transmissão/ eixo da máquina
ASM 130	203	228	253	278	303	328	353	378	408	.	.	.	.	.	.	.	.	.	.	.	.
ASM 150	185	210	235	261	286	312	337	362	393	423	453	488	523	564	.	.	.	.	.	.	.
ASM 210	.	.	.	.	.	254	280	305	336	366	396	432	467	508	558	609	659	.	.	.	.
ASM 245	.	.	.	.	.	.	.	.	297	327	358	394	429	470	520	571	621	.	.	.	.
ASM 285	.	.	.	.	.	.	.	.	.	.	.	360	395	436	486	537	588	638	740	860	991
ASM 345	.	.	.	.	.	.	.	.	.	.	.	.	.	375	426	477	528	579	680	.	.

Atenção - Mudar a velocidade apenas em condição de funcionamento

As especificações estão sujeitas a alteração sem pré-aviso.
