Асимметричные ременные приводы переменной скорости (с автоматическим устройством ощущения крутящего момента) (с обменом к Becker / BERGES)

Adjustable Center Variable Speed Pulley Drives

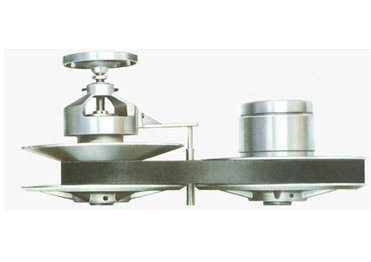

Асимметричный привод подходит для Мотора рейтинга от 0,25 до 30 Kw. Бесступенчатый выходной диапазон скорости в случае мотора с 1440 об/мин, от 425 до 4500 об/мин. Этот привод состоит из Приводного шкива . (Установленный на валу двигателя), ведомый шкив (установлен на Коробке передач / Машинный вал) и поясом. Драйвер шкив, механически регулируется с помощью винтового вала, чтобы достичь изменение скорости и ведомый шкив настраивается автоматически.

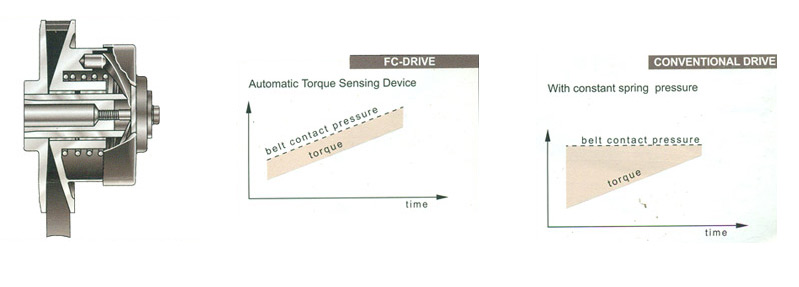

Привод имеет уникальные функции "автоматический датчик ощущения крутящего момента ", который обеспечивает оптимальное автоматическое осевое контактное давление на ремень, в зависимости от оценки передаваемой мощности .

Чем больше крутящий момент, тем больше давление контакта. Это гарантирует, что ремень не проскальзывал в ходе прерывистой работы, под высокой нагрузкой или при пуске машины с маховиком. Эти особенности системы гарантируют очень высокую эффективность работы, даже при частичной нагрузке и более длительный срок службы ремня.

Специальные особенности

  • диск установлен на ступице без ключа или шлицов таким образом сводит износ к минимуму
  • Коэффициент изменения скорости 11: 1
  • по жизненный срок службы смазки
  • Регулировка скорости пока машина находится в действии
  • динамически сбалансированный
  • отделка отверстия со шпоночным пазом

При выборе, следующее имеет важное значение для начала процесса

как выбрать асимметричного привода с переменной скоростью & ременя

  • Мощность мотора & диапазон скорости - см. таблицу 1 для выбора привода.
  • Проверьте, может ли ведомый шкив разместить размер отверстия коробки передач / вал машины - см. таблицу 1, или выберите один размер выше.
  • межосевое расстояние между двигателем и коробкой передач / вал машины - см. таблицу II " выбор ремня.

Асимметричные Таблица выбора - Таблица 1

Мощность мотор Привод ASM диапазон выходных скоростей рабочий P. C. D. ремень регулируемой скорости размер отверстия
1400 R.P.M. SIZE Min. Max. Min. Max. Width x Th Min. Std. Max.
0.25 / 0.75 Kw Asm 130 540 3750 47 126 22x8 14 19 25
1.1 / 1.5 Kw Asm 150 480 4320 47 146 22x8 14 24 25
2.2 / 3.7 Kw Asm 210 425 4500 60 205 32x10 19 28 32
5.5/7.5 Kw Asm 245 425 4500 70 240 37x10 24 38 40
11/15Kw Asm 285 415 4500 80 278 47x13 28 42 45
18/22/30 Kw Asm 345 427 4500 100 337 52x16 38 48 60

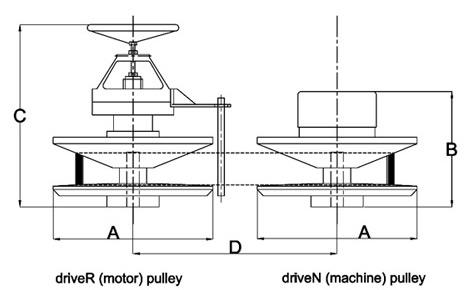

размеры - Таблица 2 (см. таблицу 1 размер отверстия)

Размер Привода A B C D
ASM 130 130 95 195 Refer Table 3
For Belt
Selection

ASM 150 150 95 210
ASM 210 210 122 250
ASM 245 245 165 265
ASM 285 285 185 293
ASM 345 345 225 358

Таблица выбора ремня - Таблица 3

Drive Размер 650 700 750 800 850 900 950 1000 1060 1120 1180 1250 1320 1400 1500 1600 1700 1800 2000 2240 2500
    Расстояние между центрами вала двигателя и Getriebe / машинного вала
ASM 130 203 228 253 278 303 328 353 378 408 . . . . . . . . . . . .
ASM 150 185 210 235 261 286 312 337 362 393 423 453 488 523 564 . . . . . . .
ASM 210 . . . . . 254 280 305 336 366 396 432 467 508 558 609 659 . . . .
ASM 245 . . . . . . . . 297 327 358 394 429 470 520 571 621 . . . .
ASM 285 . . . . . . . . . . . 360 395 436 486 537 588 638 740 860 991
ASM 345 . . . . . . . . . . . . . 375 426 477 528 579 680 . .

Внимание - Изменение скорости только в рабочем состоянии

Технические характеристики могут быть изменены без предварительного уведомления.
