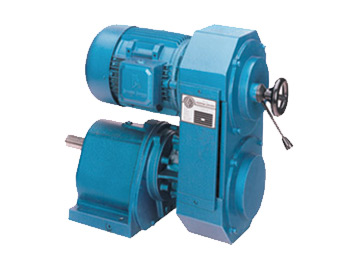

Caja de cambios de velocidad variable mecánica PIV (UNIDAD – D) Potencia nominal - 0,37 Kw a 15 Kw

La Unidad-D es un motor reductor de velocidad variable, unidad robusta sin escalonamientos adecuada para diversas aplicaciones industriales.

La unidad está diseñada para proporcionar una velocidad de salida baja correspondiente a la alta salida de Torsión. La unidad está fabricada a partir de componentes estándar y consta de un motor de CA de rotor de jaula, variador de velocidad y caja de cambios con el cubierta con engranajes helicoidales endurecidos. Se puede adaptar fácilmente a cualquier diseño de la máquina. La unidad es muy compacta y ahorra tiempo y dinero, ya que están listas para ajustarse a los módulos de unidad. La parte interior de esta unidad es la polea de velocidad variable encerrada en una carcasa y conectada a la caja de cambios y al motor. La variación de velocidad se puede lograr por medio de una rueda de mano. La vida media es que se espera es cerca de 10 años antes de los mantenimientos mayores. La vida de la correa dependerá de la aplicación y el medio ambiente. La experiencia general es de 3 a 4 años de vida.

Caracteristas :

• La relacion de la variación de la velocidad es 6:1
• Ajueste de la velocidad cuendo la maquina esta en funcionamiento
• Lubricada de por Vida

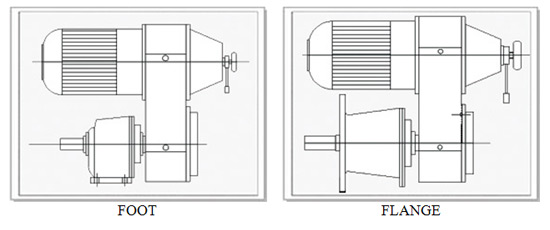

• Patas y brida de montaje para adaptarse a cualquier posición.
• Adecuada para Exteriores peligrosos y lugares polvorientos.
• Elección para Resistencia al Fuego / TEFC / Motores con freno.
• Control Remoto e Indicador de Velocidad Opcionales.
• Puede ser acoplado con un montaje de Embrage y frenos.
• Motor de Velocidad Dual puede ser incorporado para lograr relaciones de Variacion elevadas.

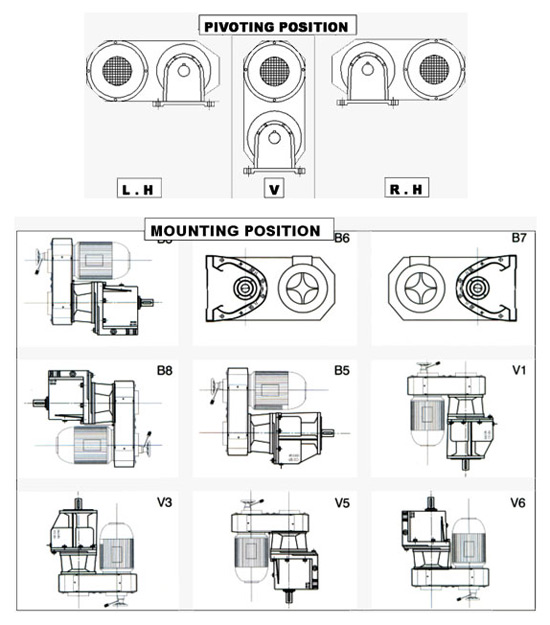

Montajes

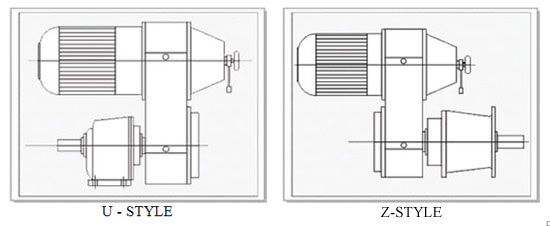

Configuraciones

Directrices para la selección :

• Unidades de accionamiento deben ser seleccionados sobre la velocidad de salida necesaria y par indicado en la tabla de abajo
• El Torsión indicado es válido por un tiempo diario de servicio de aproximadamente 8 horas a tiempo de trabajo del 100% y operaciones libres de choque.
• Para otras condiciones de funcionamiento, se deben considerar los factores de servicio dados en la tabla a continuación.

Tabla de Selección

SERVICIO	HORAS DE TRABAJO
	8	24
	FACTORES DE SERVICIO
Cargas Uniformes	1	1.25
Cargas con Choques moderados	1.25	1.5
Cargas con choques fuertes	1.5	1.75

POTENCIA 0.37 KW
Sr. No.	Rango de velocidades	Torsión	Servicio	Caja de Transmision	DTamaño de la unidad
			Factor	Tasa
1 2 3 4 5	594 - 112 445 - 84 286 - 55 206 - 39 118 - 22	4.3 - 17 6.7 - 14 8.35 - 22 13 - 49 20 - 49	11-2.8 7.3-3.5 5.9-2.2 3.7-1 2.45-1	5.53 7.41 11.24 15.64 27.14	27113016 27113016 27113016 27113016 27113016
6 7 8 9	118 - 22 101 - 19 86 - 16 65 - 12	20 - 63 25 - 98 32 - 98 60 - 98	4.9-1.5 3.9-1 3--1 1.5-1	28.13 31.71 37.31 49.52	27113020 27113020 27113020 27113020
10	55 - 10	72 - 98	1.3-1	58.1	271130200
11 12 13	46 - 8.9 29 - 5.6 16 - 3.2	80 - 150 100 - 196 196 - 196	2.45-1.3 1.98-1 1--1	69.6 109.1 192.1	271130250 271130250 271130250

POTENCIA 0.75 KW
Sr. No.	Rango de velocidades	Torsión	Servicio	Caja de Transmision	DTamaño de la unidad
			Factor	Tasa
1 2 3	594 - 112 443 - 83 292 - 55	9.6 - 31 12.9 - 43 24 - 49	5.1 - 1.5 3.7 - 1.1 2.0 - 1	5.53 7.4 11.24	28013016 28013016 28013016
5 6	212 - 40 115 - 29	27 - 89 49 - 98	3.6 - 1.1 2 -- 1	15.48 21.19	28013020 28013020
7 8 9 10	115 - 29 127 - 24 105 - 19 81 - 15	49 - 123 45 - 149 54 - 188 70 - 196	4 - 1.5 4.3 - 1.3 3.6 - 1.0 2.8 - 1	21.16 25.75 31.27 40.29	28013025 28013025 28013025 28013025
11 12 13 14	79 - 15 60 - 11 49 - 9 39 - 7.5	72 - 238 95 - 325 116 - 343 146 - 343	4.7 - 1.4 3.6 - 1.0 2.9 - 1 2.3 - 1	41.2 54 65.8 82.2	280130300 280130300 280130300 280130300
15 16	39 - 7.5 27 - 5	146 - 477 212 - 519	3.5 - 1.0 2.4 - 1	82.2 120.9	280130350 280130350
17	17.5 - 2.86	286 - 784	2.7 - 1	202.1	280160450

POTENCIA 1.5 KW
Sr. No.	Rango de velocidades	Torsión	Servicio	Caja de Transmision	DTamaño de la unidad
			Factor	Tasa
1 2	644 - 105 456 - 74	17 - 68 25 - 96	5.7 - 1.4 3.92 - 1.0	5.49 7.75	29016020 29016020
3 4 5	308 - 51 216 - 36 168 - 27	37 - 143 53 - 196 68 - 196	5.2 - 1.3 3.6 - 1 2.8 - 1	11.51 16.42 21.16	29016025 29016025 29016025
6 7	146 - 24 108 - 18	23 - 298 106 - 343	14.9 - 1.1 3.2 - 1	24.19 32.8	29016030 29016030
8 9 10	85 - 14 65 - 11 53 - 9	134 - 511 176 - 519 216 - 519	3.8 - 1.0 2.9 - 1 2.4 - 1	41.2 54 65.8	290160350 290160350 290160350
11 12	46 - 8 33 - 6	249 - 784 347 - 784	3.1 - 1 2.2 - 1	76.8 105.5	290160450 290160450
13 14	32 - 6 18 - 3	358 - 1193 636 - 1323	3.6 - 1.1 2.0 - 1	108.6 190.3	290160550 290160550

POTENCIA 2.2 KW
Sr. No.	Rango de velocidades	Torsión	Servicio	Caja de Transmision	DTamaño de la unidad
			Factor	Tasa
1 2 3	697 - 112 444 - 71 304 - 49	24 - 93 37 - 147 55 - 196	8.1 - 2.1 5.2 - 1.3 3.5 - 1	5.02 7.88 11.51	110020525 110020525 110020525
4 5 6	306 - 49 227 - 37 182 - 30	54 - 214 74 - 283 93 - 343	6.3 - 1.6 4.6 - 1.2 3.6 - 1	11.43 15.37 19.21	110020530 110020530 110020530
7 8	144 - 24 106 - 18	116 - 437 158 - 519	4.4 - 1.1 3.2 - 1	24.19 32.8	110020535 110020535
9 10	102 - 17 70 - 12	165 - 617 240 - 784	4.7 - 1.2 3.2 - 1	34.4 50.5	1100205450 1100205450
11 12 13 14	63 - 11 57 - 10 45 - 8 32 - 6	266 - 955 294 - 1050 373 - 1313 525 - 1323	4.9 - 1.3 4.5 - 1.26 3.5 - 1.0 2.52 - 1	54.9 61.2 77.5 108.6	1100205550 1100205550 1100205550 1100205550
15 16	32 - 5 18 - 3	525 - 2100 933 - 2254	4.2 - 1.0 2.4 - 1	108.2 187.5	1100252600 1100252600

POTENCIA 3.7 KW
Sr. No.	Rango de velocidades	Torsión	Servicio	Caja de Transmision	DTamaño de la unidad
			Factor	Tasa
1 2 3 4	684 - 110 466 - 75 343 - 55 227 - 36	41 - 160 60 - 235 82 - 321 124 - 343	8.3 - 2.1 5.7 - 1.4 4.1 - 1.0 2.7 - 1	5.11 7.51 10.18 15.37	111220530 111220530 111220530 111220530
5 6	227 - 36 182 - 29	124 - 490 155 - 519	4.1 - 1.0 3.3 - 1	15.37 19.21	111220535 111220535
7	142 - 23	199 - 768	3.9 - 1.0	24.55	111220545
8	112 - 18	252 - 784	3.1 - 1	31.1	1112205450
9 10 11	105 - 17 83 - 14 63 - 11	269 - 1039 340 - 1260 448 - 1323	4.9 - 1.2 3.8 - 1.05 2.9 - 1	33.2 42.1 54.9	1112205550 1112205550 1112205550
12 13 14 15	56 - 9 45 - 8 32 - 6 18 - 3	504 - 1963 628 - 2208 883 - 2254 1570 - 2254	4.4 - 1.1 3.5 - 1.0 2.5 - 1 1.4 - 1	61.5 76.4 108.2 187.5	1112252600 1112252600 1112252600 1112252600
16	20 - 4	1413 - 4116	2.9 - 1	172.3	1112315800

POTENCIA 5.5 KW
Sr. No.	Rango de velocidades	Torsión	Servicio	Caja de Transmision	DTamaño de la unidad
			Factor	Tasa
1	684 - 111	61 - 236	5.6 - 1.4	5.11	113225230
2 3	343 - 56 227 - 37	122 - 468 185 - 519	4.2 - 1.1 2.8 - 1	10.18 15.37	113225235 113225235
4 5	221 - 36 175 - 28	190 - 729 240 - 784	4.1 - 1.0 3.2 - 1	15.83 19.99	113225245 113225245
6 7	171 - 28 135 - 22	246 - 937 311 - 1193	5.3 - 1.4 4.2 - 1.1	20.4 25.84	113225255 113225255
8	105 - 17	400 - 1323	3.3 - 1	33.2	1132252550
9 10 11 12 13 14	94 - 15 84 - 13 62 - 10 45 - 7 32 - 5 18 - 3	447 - 1750 500 - 2020 677 - 2254 933 - 2254 1313 - 2254 2334 - 2254	5.0 - 1.2 4.5 - 1.1 3.3 - 1 2.4 - 1 1.7 - 1 0.9 - 1	37.1 41.5 55.6 76.4 108.2 187.5	1132252600 1132252600 1132252600 1132252600 1132252600 1132252600
15	20 - 3	2101 - 4116	1.9 - 1	172.3	1132315800

POTENCIA 7.5 KW
Sr. No.	Rango de velocidades	Torsión	Servicio	Caja de Transmision	DTamaño de la unidad
			Factor	Tasa
1	684 - 111	83 - 322	4.1 - 1.0	5.11	213225230
2 3	466 - 75 343 - 55	122 - 477 167 - 519	4.2 - 1.0 3.1 - 1	7.51 10.18	213225235 213225235
4 5	313 - 50 221 - 36	183 - 716 259 - 784	4.2 - 1.0 3.0 - 1	11.18 15.83	213225245 213225245
6 7 8	219 - 35 171 - 27 135 - 22	261 - 1025 335 - 1323 424 - 1323	5.0 - 1.2 3.9 - 1 3.1 - 1	15.96 20.4 25.84	213225255 213225255 213225255
9 10 11 12 13	115 - 18 84 - 13 62 - 10 45 - 7 18 - 3	498 - 1989 682 - 2254 924 - 2254 1273 - 2254 2254 - 2254	4.5 - 1.1 3.3 - 1 2.4 - 1 1.7 - 1 1 -- 1	30.2 41.5 55.6 76.4 187.5	2132252600 2132252600 2132252600 2132252600 2132252600
14	20 - 3	2865 - 4116	1.4 - 1	172.3	2132315800

POTENCIA 11 KW
Sr. No.	Rango de velocidades	Torsión	Servicio	Caja de Transmision	DTamaño de la unidad
			Factor	Tasa
1 2 3	644 - 104 429 - 70 245 - 40	130 - 505 195 - 750 343 - 784	6.0 - 1.5 4.0 - 1.0 2.2 - 1	5.43 8.14 14.25	116031545 116031545 116031545
4 5	247 - 40 171 - 27	340 - 1313 491 - 1323	3.8 - 1.0 2.6 - 1	14.13 20.4	116031555 116031555
6 7	170 - 27 137 - 22	494 - 1945 613 - 2254	4.5 - 1.1 3.6 - 1	20.5 25.47	116031560 116031560
8 9 10 11	104 - 17 62 - 10 45 - 7 32 - 5	808 - 2254 1355 - 2254 1867 - 2254 2254 - 2254	2.7 - 1 1.6 - 1 1.2 - 1 1 -- 1	33.4 55.6 76.4 108.2	1160315600 1160315600 1160315600 1160315600
12 13	32 - 5 20 - 3	2626 - 4116 4116 - 4116	1.5 - 1 1 -- 1	106.5 172.3	1160315800 1160315800

POTENCIA 15 KW
Sr. No.	Rango de velocidades	Torsión	Servicio	Caja de Transmision	DTamaño de la unidad
			Factor	Tasa
1 2	644 - 104 429 - 70	177 - 688 267 - 784	4.4 - 1.1 2.9 - 1	5.43 8.14	316031545 316031545
3 4 5	429 - 70 245 - 40 171 - 27	267 - 1023 467 - 1323 670 - 1323	4.9 - 1.2 2.8 - 1 1.9 - 1	8.14 14.25 20.4	316031555 316031555 316031555
6	170 - 27	674 - 2254	3.3 - 1	20.5	316031560
7 9	104 - 17 51 - 8	1101 - 2254 2247 - 2254	2.0 - 1 1.0 - 1	33.4 68.3	3160315600 3160315600
8 10 11 12	101 - 16 51 - 8 32 - 5 20 - 3	1134 - 4116 2247 - 4116 3581 - 4116 4116 - 4116	3.6 - 1 1.8 - 1 1.1 - 1 1 -- 1	34.5 68.8 106.5 172.3	3160315800 3160315800 3160315800 3160315800

Por favor contacte para las Dimensiones
